En el cambiante mundo de la impresión tridimensional (3D), el poliuretano termoplástico (TPU) se destaca como un material elastomérico multipropósito y útil para fabricar piezas suaves, resistentes y duraderas. Este documento debería ayudarlo a comprender las ventajas del TPU como filamento elástico en comparación con el uso de tipos de filamentos más rígidos. Examinaremos la estructura anatómica que hace que el material sea elástico, los aspectos que pueden mejorar la impresión optimizada y las estrategias prácticas para minimizar los desafíos que se encuentran comúnmente. Ya sea un usuario avanzado de impresión 3D o un novato que desea ampliar su cartera de materiales, este documento está destinado a mejorar sus enfoques en el proceso de impresión 3D utilizando filamentos flexibles.

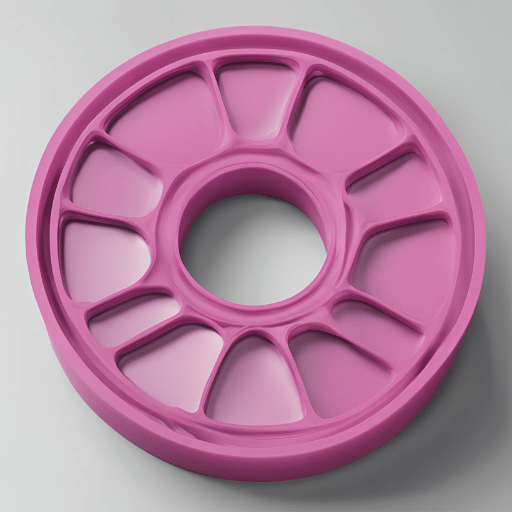

¿Qué es el TPU y por qué es popular en la impresión 3D?
Entendiendo el poliuretano termoplástico (TPU)
El poliuretano termoplástico (TPU) es un grupo de elastómeros que posee una excelente elasticidad, resistencia a la abrasión y a la grasa y el aceite. Estas características lo califican como un material apropiado para tareas de impresión 3D que necesitan flexibilidad. Al ser un copolímero formado por bloques de segmentos duros y blandos, el poliuretano termoplástico posee una elasticidad similar a la del caucho y está hecho de materiales termoplásticos resistentes y duraderos. Tales atributos le permiten tener diferentes niveles de dureza, que pueden modificarse para numerosas aplicaciones. La razón por la que el TPU es común en la impresión 3D es que puede fabricar elementos con formas complicadas y logra una buena concordancia entre suavidad y resistencia robusta, lo cual es vital para construir componentes robustos y flexibles. Sus cualidades de elasticidad y recuperación de forma lo hacen adecuado para su uso en aplicaciones para zapatos, fundas de teléfonos y dispositivos portátiles, ya que su deformación es mínima.
Ventajas del TPU como material flexible para impresión 3D
Se dice que el poliuretano termoplástico (TPU) tiene una serie de ventajas en comparación con los materiales de impresión 3D convencionales, principalmente debido a su capacidad inherente de combinar flexibilidad y resistencia. Su estabilidad térmica proporciona otra ventaja considerable, ya que su elongación en la rotura puede variar normalmente entre el 300% y el 600%. Esto significa que las piezas impresas se pueden tensar elásticamente de forma extensiva sin romperse, lo que las hace ideales en áreas donde se necesitan tanto resiliencia como elasticidad. Además, el TPU es bastante liberal, ya que su dureza Shore se puede variar deliberadamente durante la fabricación para lograr un producto final blando o duro, lo que ayuda a su perfil de aplicación en varias industrias. Además de esto, el TPU tiene una excelente resistencia a la abrasión y al desgaste, así como a los aceites y la grasa, que son factores ambientales que garantizan el rendimiento y la durabilidad de las piezas y componentes impresos. Además, los materiales de TPU experimentan una pequeña cantidad de contracción al enfriarse, lo que le da una baja tendencia a deformarse, lo que aumenta su precisión y detalle en comparación con otros materiales como el ABS.
Aplicaciones comunes del TPU en la impresión 3D
Las necesidades de los ingenieros de todas las industrias pueden satisfacerse mediante la impresión 3D, en particular lo que se conoce como impresión 3D "blanda" o elástica, y el TPU es un material excelente para este propósito. Desde un punto de vista funcional, el TPU proporciona un alto rendimiento para la parte superior y la suela de un zapato, a la vez que tiene diseños diversos e intrincados. ¿Puede el TPU reemplazar al material de los teléfonos inteligentes y otros dispositivos electrónicos? Sí, muchos lo hacen e incluso proporcionan la carcasa de TPU para la absorción de impactos y la carcasa. Además, estas personas creen que la transformación de la electrónica en dispositivos portátiles es un campo vasto, que sin duda aprovecha las propiedades del TPU para imprimir en 3D pulseras personalizadas, correas de reloj y monitores de actividad física. Pero la contribución no termina aquí, uno de los ascendentes a la gloria suprema de la industria automotriz son los componentes flexibles, por lo que las juntas y sellos ubicados bajo presión requieren TPU. De la discusión anterior, los TPU claramente tienen capacidades y la gama de variaciones en las industrias.
¿Cómo se compara el TPU con otros filamentos flexibles?
TPU vs TPE: ¿Qué filamento flexible es adecuado para usted?
Si empezamos por el poliuretano termoplástico (TPU) y el elastómero termoplástico (TPE), podemos ver las características distintivas que ayudarán a elegir el que mejor se adapte a nuestro proyecto. En comparación con el TPE, al ser un elastómero termoplástico, el TPU entra en la categoría de tener una robustez estructural mucho mejor y una mejor resistencia al desgaste, lo que significa una mejor resistencia a la abrasión. El TPU tiene una mayor tolerancia a la temperatura que el TPE, esta característica permite la resistencia al calor de los componentes que se encuentran en altas temperaturas. Sin embargo, la suavidad del elastómero termoplástico (TPE) y una sensación más parecida a la del caucho le dan más flexibilidad y elasticidad. Esto hace que el TPE sea más adecuado para productos que necesitan ser suaves, por ejemplo, dispositivos portátiles que se supone que entran en contacto con la piel. Por lo tanto, cuando intente elegir entre TPU y TPE, debe saber que la elección depende de los requisitos que necesite la aplicación, ya sea dureza o flexibilidad.
TPU vs TPC vs TPV: Explorando las opciones de filamentos flexibles
La elección del filamento adecuado entre TPU, copoliéster termoplástico (TPC) y vulcanizados termoplásticos (TPV) está determinada por las cualidades individuales de cada material. Teniendo en cuenta estas propiedades, el TPU es ideal para aplicaciones que requieren un material muy duradero y elástico, ya que posee buena resistencia al desgaste y elasticidad. El TPC mejora la resistencia química y sigue siendo flexible para más rangos de temperatura, lo que es importante para aplicaciones en entornos extremos. El TPV se fabrica para tener una textura y características de constricción similares a las del caucho vulcanizado, pero es más duradero y resistente al calor, lo que lo hace ideal para piezas de automóviles que pueden soportar más estrés térmico. Una comparación de estos materiales muestra que cada uno tiene sus ventajas únicas que son adecuadas para diferentes requisitos industriales y funcionales.
Propiedades materiales del TPU en comparación con otros filamentos flexibles
|
Propiedad |
TPU |
TPE |
TPC |
TPV |
|---|---|---|---|---|
|
Densidad (g / cm³) |
1.10-1.25 |
0.90-1.00 |
1.20-1.35 |
0.95-1.10 |
|
Dureza Shore |
60A-95A |
20A-80A |
70A-95A |
50A-80A |
|
Punto de fusión (° C) |
180-220 |
140-180 |
180-230 |
170-200 |
|
Alargamiento a la rotura (%) |
300-600 |
600-800 |
300-700 |
450-600 |
|
Resistencia a la tracción (MPa) |
25-50 |
5-25 |
30-50 |
15-30 |
|
Resistencia a la abrasión |
Alto |
Media |
Alto |
Medio-alto |
|
Resistencia química |
Medio-alto |
Medio bajo |
Alto |
Alto |
Este análisis detallado destaca el equilibrio entre resistencia, flexibilidad y durabilidad del TPU adecuado para aplicaciones de alto rendimiento como una de las propiedades clave de este material. Una comprensión adecuada de esas propiedades del material permite tomar decisiones más adecuadas para la aplicación en cuestión para los profesionales que buscan opciones de filamentos flexibles.
¿Cuáles son las mejores prácticas para imprimir con TPU?
Configuración óptima de impresión para TPU
- Temperatura de impresión: configure la temperatura de la boquilla entre 220 °C y 250 °C. Este rango garantiza una fusión y un flujo óptimos.
- Temperatura del lecho: Es fundamental mantener la temperatura del lecho entre 40 °C y 60 °C para mejorar la adhesión y reducir la deformación.
- Velocidad de impresión: Para la mayoría de los casos, sugerimos una velocidad de impresión de 15 mm/s a 30 mm/s, lo que garantizará una mejor adhesión de la capa y impresiones más precisas.
- Configuración de retracción: configure la distancia de retracción efectiva en 1 mm o menos y la velocidad de retracción para evitar que la boquilla se obstruya.
Consejos para lograr una alta calidad de impresión con TPU
- Habilitar enfriamiento: se puede reducir el encordado y mejorar el acabado de la superficie mediante un ventilador de enfriamiento.
- Adhesión a la cama: Para evitar que se levante, se puede colocar una barra de pegamento o cinta de pintor sobre la cama de impresión.
- Caudal: Ajustar el caudal al 95-105% garantiza una extrusión constante.
- Tipo de extrusor: Un extrusor de accionamiento directo facilita la alimentación de filamento flexible a través del extrusor.
Cómo solucionar los problemas más comunes de impresión con TPU
- Encordado: Disminuye la retracción y las temperaturas de impresión al tiempo que proporciona un enfriamiento adecuado.
- Subextrusión: Compruebe que la tensión del extrusor sea la adecuada y que el filamento no esté pellizcado de ninguna manera.
- Desplazamiento de capas: Ajuste la tensión de las correas o verifique la nivelación adecuada de la cama para evitar la desalineación de las capas.
- Deformación: Elevar la temperatura de la cama o imprimir dentro de una cámara para evitar cambios de temperatura durante la impresión.

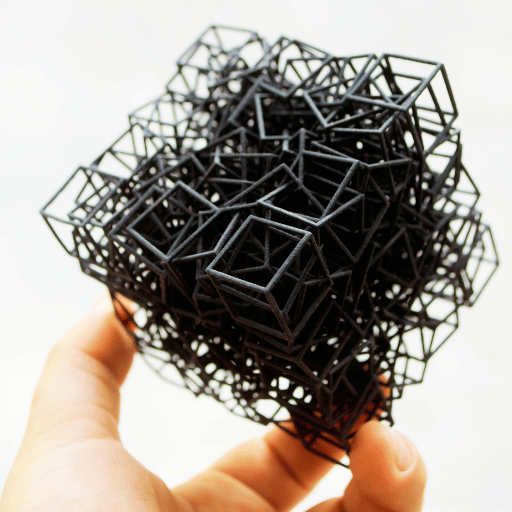

¿Qué impresoras 3D son capaces de imprimir TPU?
Características que se deben buscar en una impresora 3D compatible con TPU
Hay varios factores a tener en cuenta al comprar una impresora 3D que sea capaz de utilizar TPU. Entre otros, un extrusor de interpolación directa es una opción adecuada, ya que permite un gran control del TPU y minimiza el riesgo de que los filamentos se enreden o se deformen. En segundo lugar, el uso de una plataforma de impresión calentada minimiza la deformación de los filamentos y eso favorece la adhesión de la impresión. Preste atención a los ajustes detallados, como la nivelación de la plataforma de impresión, para garantizar que todas las capas se distribuyan de manera uniforme y que el producto final tenga el nivel suficiente de detalle. Una configuración de retracción variable también es útil para reducir el encordado, además de facilitar la extrusión.
Las mejores impresoras 3D para impresión con filamentos flexibles
1.Prusa i3 MK3S+
- Tipo de extrusor: Direct Drive
- Temperatura máxima de la cama: Hasta 100 ° C
- Rango de temperatura de la boquilla: 210 ° C - 300 ° C
- Velocidad de impresión: Hasta 200 mm / s
- Características: Nivelación automática de la cama, controladores de pasos silenciosos
La Prusa i3 MK3S+ es famosa por su fiabilidad y sus impresiones precisas. Sus funciones de accionamiento directo y nivelación automática de la cama son ideales para el TPU, ya que ofrecen un control superior del filamento y un acabado superficial excelente tanto en modelos simples como complejos.
2. LulzBot TAZ 6
- Tipo de extrusor: Transmisión directa (incluye almohadilla limpiaparabrisas)
- Temperatura máxima de la cama: Hasta 120 ° C
- Rango de temperatura de la boquilla: 150 ° C - 300 ° C
- Velocidad de impresión: Hasta 200 mm / s
- Características: Cabezal de herramienta modular, boquilla autolimpiante, nivelación automática de la cama
El LulzBot TAZ 6 es muy versátil y puede manejar una amplia gama de filamentos, incluido el TPU. Su diseño de cabezal de herramientas modular permite un fácil mantenimiento y cambios para diferentes tipos de filamentos, mientras que la nivelación automática de la base y la boquilla autolimpiante agregan comodidad y consistencia.
3. Ultimaker S5
- Tipo de extrusor: Bowden con un recorrido de filamento corto
- Temperatura máxima de la cama: Hasta 140 ° C
- Rango de temperatura de la boquilla: 180 ° C - 280 ° C
- Velocidad de impresión: Hasta 300 mm / s
- Características: Doble extrusión, gran volumen de construcción, nivelación de cama activa
La Ultimaker S5 tiene un mecanismo sofisticado que se integra perfectamente con el material de TPU y, al mismo tiempo, permite acomodar un extrusor Bowden. Dado que la máquina puede manejar la extrusión dual, permite a los usuarios utilizar varios materiales al mismo tiempo, lo que resulta útil para un uso avanzado en casos en los que solo es necesario que ciertas regiones del modelo sean flexibles.
Lo que hace que estas impresoras 3D sean únicas es su capacidad de utilizar filamentos flexibles, mientras que cada una de ellas posee características distintivas adecuadas para diversos propósitos profesionales.
¿Cuáles son los diferentes tipos de filamento de TPU disponibles?
Comprensión de la dureza Shore en filamentos de TPU
El sistema de dureza Shore merece una atención especial al seleccionar filamentos de TPU, ya que cuantifica el grado en el que un filamento de TPU es duro, flexible o blando. La dureza Shore de los filamentos de TPU se establece en la escala de dureza Shore de sesenta (60) A a noventa y ocho (98) A. Un número de dureza Shore más alto significa que el material es menos blando y más rígido, y un número más bajo significa lo contrario. Tener una comprensión de esta escala es útil para hacer coincidir el material del filamento con la aplicación específica utilizando los productos finales resultantes de manera más eficiente y eficaz.
Comparación de TPU 90A y TPU 98A
El TPU 90A y el TPU 98A son materiales de filamento de TPU de uso común y se pueden comparar a través de sus niveles de dureza y otras propiedades. El TPU 90A es menos duro que el TPU 98A y, por lo tanto, es estirable, lo que le da la capacidad de usarse para dispositivos portátiles elásticos con ajuste de agarre o carcasas que absorben los golpes. Tiene una sensación de superficie y una adaptabilidad admirables. Por otro lado, el TUP 98A tiene un nivel de dureza más alto que el del TUP 90A y, por lo tanto, tiene una resistencia a la tracción muy alta, lo que lo hace ideal para componentes de estructuras livianas, como ruedas flexibles u otras partes más pesadas de una máquina. Tiene características atractivas de retención de forma además de flexibilidad.
Cómo seleccionar el filamento de TPU adecuado para su proyecto
La selección de un filamento de TPU adecuado requiere una evaluación de las necesidades del proyecto específico, como la flexibilidad, la resistencia y otras condiciones ambientales. Para proyectos en los que se necesita un tacto más flexible y suave, el TPU 90A por su resistencia también es el más preferido debido a su capacidad de estiramiento y tacto. Para actividades y aplicaciones que deben ser resistentes y mantener la forma geométrica, el TPU 98A es mejor, ya que tiene más dureza. Además, tenga en cuenta las capacidades de su impresora 3D considerando sus niveles de dureza Shore. Al final, saber cómo diferenciar entre estos filamentos y aplicarlos a las demandas del proyecto es una garantía de realizar las tareas establecidas de una manera más fácil y eficiente.
¿Cuáles son algunas aplicaciones populares para la impresión 3D de TPU?
Creación de fundas flexibles para teléfonos con TPU
- Absorción de impactos: gracias a las características elásticas del TPU, es adecuado para cubrir dispositivos móviles en casos donde la protección contra caídas e impactos es prioritaria.
- Durabilidad: Las fundas de teléfono hechas de TPU brindarán a los clientes durabilidad que durará a largo plazo y también resistirá daños comunes.
- Ajuste personalizado: Esto permite juntas muy precisas adaptadas al teléfono, lo que mejora la prevención.
Uso de TPU para prototipos y piezas funcionales
- Desarrollo rápido de prototipos: TPU permite desarrollar rápidamente múltiples prototipos para evaluar su funcionalidad y estética en el diseño, antes de la producción en volumen.
- Cumplimiento de los criterios de flexibilidad: El TPU debe utilizarse para componentes donde la flexibilidad y el peso son requisitos importantes del propósito del diseño.
- Económico: El proceso de desarrollo de prototipos utilizando TPU es menos costoso y el reemplazo tiene costos más económicos ya que no se necesitan otras herramientas importantes.
Explorando el TPU en la industria de la moda y el calzado
- Calzado fabricado a medida: La industria del calzado personalizado ha visto el uso de materiales de TPU en la fabricación de zapatos, plantillas y aparatos ortopédicos debido a sus buenas propiedades mecánicas.
- Accesorios de moda: Los diseñadores de moda utilizan cada vez más el TPU para accesorios decorativos que son flexibles por naturaleza.
- Dispositivos portátiles: el TPU actúa como un medio a través del cual se pueden incorporar dispositivos electrónicos a las prendas y al mismo tiempo proporciona comodidad y flexibilidad.
¿Cómo puedo solucionar problemas comunes de impresión de TPU?
Cómo solucionar problemas de encordado y supuración con TPU
El encordado y el goteo del TPU son problemas de impresión muy comunes que suelen deberse a ajustes de retracción excesivos y al control de la temperatura. Para solucionarlo, reduzca la distancia de retracción a 2-4 mm y ajuste la temperatura en la región inferior de los valores recomendados, normalmente entre 220 y 240 °C. Ajustar con precisión la velocidad de impresión y la estratificación, y configurar la refrigeración para un funcionamiento eficaz es suficiente para controlar el encordado y el flujo del filamento, así como los efectos de goteo.
Mejora de la adherencia de las impresiones de TPU en la cama
Una buena adhesión, en particular con TPU, depende de la superficie geométrica y de las temperaturas contenidas. En primer lugar, asegúrese de que la base de impresión esté limpia y aplique pegamentos, como pegamento en barra o cintas azules, si es necesario. Ajuste la temperatura de la base a 50-60 °C para una mejor adhesión, pero no demasiado alta, ya que puede arrugar demasiado los bordes de las impresiones. En tales condiciones, también se pueden raspar los bordes para mantener la impresión en su lugar y evitar que se doble al imprimir.
Ajuste de la velocidad de impresión: cómo hacer que el TPU funcione
Las impresiones de TPU son REALMENTE sensibles a la velocidad de impresión, en el sentido de que se necesitará mucho tiempo para obtener una impresión de fibra A porque cuanto más rápido lo haga, más probabilidades hay de que se produzcan problemas de encordado mientras que las paredes de relleno individuales se levantan mientras se va más lento. En el caso del TPU, la reducción a 20-30 mm/s le da tiempo al filamento para asentarse sin deformarse. Se ha demostrado que la velocidad, junto con la tasa de extrusión, la altura de la capa y, por lo general, otros parámetros, mejora en gran medida la calidad de la impresión final.
Fuentes de referencia
Preguntas Frecuentes (FAQ)
P: ¿Qué es el TPU y por qué se utiliza comúnmente en la impresión 3D?
R: El TPU (poliuretano termoplástico) es un material flexible para impresoras 3D conocido por su elasticidad y durabilidad. Es el preferido porque se puede utilizar para producir piezas flexibles y es ideal para imprimir objetos en 3D que sean resistentes y duraderos y que deban doblarse.
P: ¿Cuáles son los mejores artículos para imprimir en 3D usando TPU?
R: El TPU es ideal para fabricar productos flexibles y resistentes que no se rompen fácilmente, como fundas para teléfonos móviles, artículos portátiles, plantillas para zapatos, juntas y prótesis. También es perfecto para piezas que están sujetas a impactos, vibraciones o tensiones de compresión. Las industrias automotriz, médica y de productos de consumo utilizan piezas impresas en 3D hechas de TPU.
P: ¿Cuál es la diferencia entre el conocimiento del TPU y otros filamentos utilizados en la impresión 3D?
R: A diferencia de los filamentos rígidos, como el PLA o el ABS, que son más difíciles de moldear, el TPU es un material flexible que está dotado de características inusuales. Al ser más blando, es más resistente a los daños. Además, el TPU es capaz de soportar temperaturas altas y bajas, lo que mejora el uso en exteriores, al tiempo que proporciona una mayor resistencia a la corrosión.
P: ¿Cuáles son los desafíos del TPU impreso en 3D?
R: El TPU puede resultar difícil de imprimir debido a su naturaleza flexible. Como es habitual, surgen problemas de formación de hilos, supuración y mala adhesión de las capas. Para una impresión exitosa, es posible que necesite la configuración correcta de la impresora; una velocidad de impresión más lenta y, a veces, incluso un extrusor de accionamiento directo. Recuerde mantener el TPU en un lugar seco porque una de sus características adversas es su capacidad de absorber humedad, lo que afecta la calidad de las impresiones.
P: ¿Qué tipo de impresora 3D es mejor para imprimir con TPU?
R: Si desea imprimir en 3D con TPU, un extrusor de accionamiento directo en la impresora le brindará los mejores resultados. Estos son más adecuados para el filamento flexible porque los controla mejor. Supongamos que nunca desea imprimir en 3D y solo cultiva TPU. Existen granjas de impresión 3D de TPU que ya tienen configuraciones optimizadas para este material.
P: ¿Qué dureza Shore es ideal para el filamento de TPU?
R: El filamento de TPU cubre una gama de niveles de dureza Shore, siendo los más comunes de 75A a 95A. Una opción popular es el TPU con una dureza Shore de 90A, como Python Flex TPU 90A, que ofrece un buen equilibrio entre flexibilidad y facilidad/amplia capacidad de impresión del material. La aplicación de la pieza impresa ayudará a identificar el valor de dureza ideal.
P: ¿Cómo mejorar las impresiones flexibles realizadas en TPU?
R: Si desea mejorar la calidad de una impresión de TPU, en primer lugar, verifique que su impresora esté calibrada correctamente, intente utilizar velocidades de impresión medias, aumente la refrigeración y la calefacción de la cama también parece ayudar. Pruebe distintos rangos de temperatura y juegue con los ajustes de retracción. Algunos usuarios han tenido éxito al aumentar ligeramente las velocidades de flujo para mejorar la adhesión entre capas de las impresiones flexibles.
P: ¿Existe algún peligro potencial en la impresión 3D asociado con el TPU en particular?
R: El TPU no debe considerarse peligroso, pero se debe imprimir en un lugar adecuadamente ventilado. Algunos tipos de filamentos de TPU pueden emitir pequeñas cantidades de COV (compuestos orgánicos volátiles) al calentarse. Se deben realizar ajustes de temperatura de acuerdo con las sugerencias proporcionadas por el fabricante en caso de que haya posibles emisiones de humo. También hay que cuidar el TPU adecuadamente para que pueda mantener su calidad de impresión y su eficacia durante un período de tiempo más largo.
